点滴停止の検知装置の製作(流量計算とLCD表示)。#3

はじめに
装置の部品
作成した装置
点滴の流量表示と時間表示
価格
最後に

はじめに

パパです。
ママから「流量(点滴速度)が分かる」と点滴の終わる時間が分かるので助かるとの意見をもらったので、検知装置に流量を表示する画面を追加しました。
また、パパ自身も使っていて、点滴の経過時間が欲しいと思ったので「電源オンからの経過時間」を表示する画面を追加しました。

装置の部品

装置は、下記の部品を使用しました。
1～11の部品については前回ブログ「点滴停止の検知装置の製作(点滴停止を音で通知)。#2」を読んでください。(下記のリンクから飛べます)
部品は、秋月電子通商、マルツで手に入ります。

マイコン(Arduino UNO R3)
USB2.0(A-Bタイプ)ケーブル
LED(ランプみたいなもの)
抵抗
赤外線LED
フォトトランジスタ(センサ)
ブレッドボード
クリップ(100均)
ジャンパーワイヤ(オス-メス, メス-メス, オス-オス)
~~電子ブザー DC3V【2316-3V】~~　【未使用】
自励式ブザー 5V φ9.6【BUZ-1.5-9.5MM】 ※電圧ブザー：メロディー通知用
プラスチックケース ※装置のケース
I2C接続の小型LCD搭載ボード　※表示用の画面

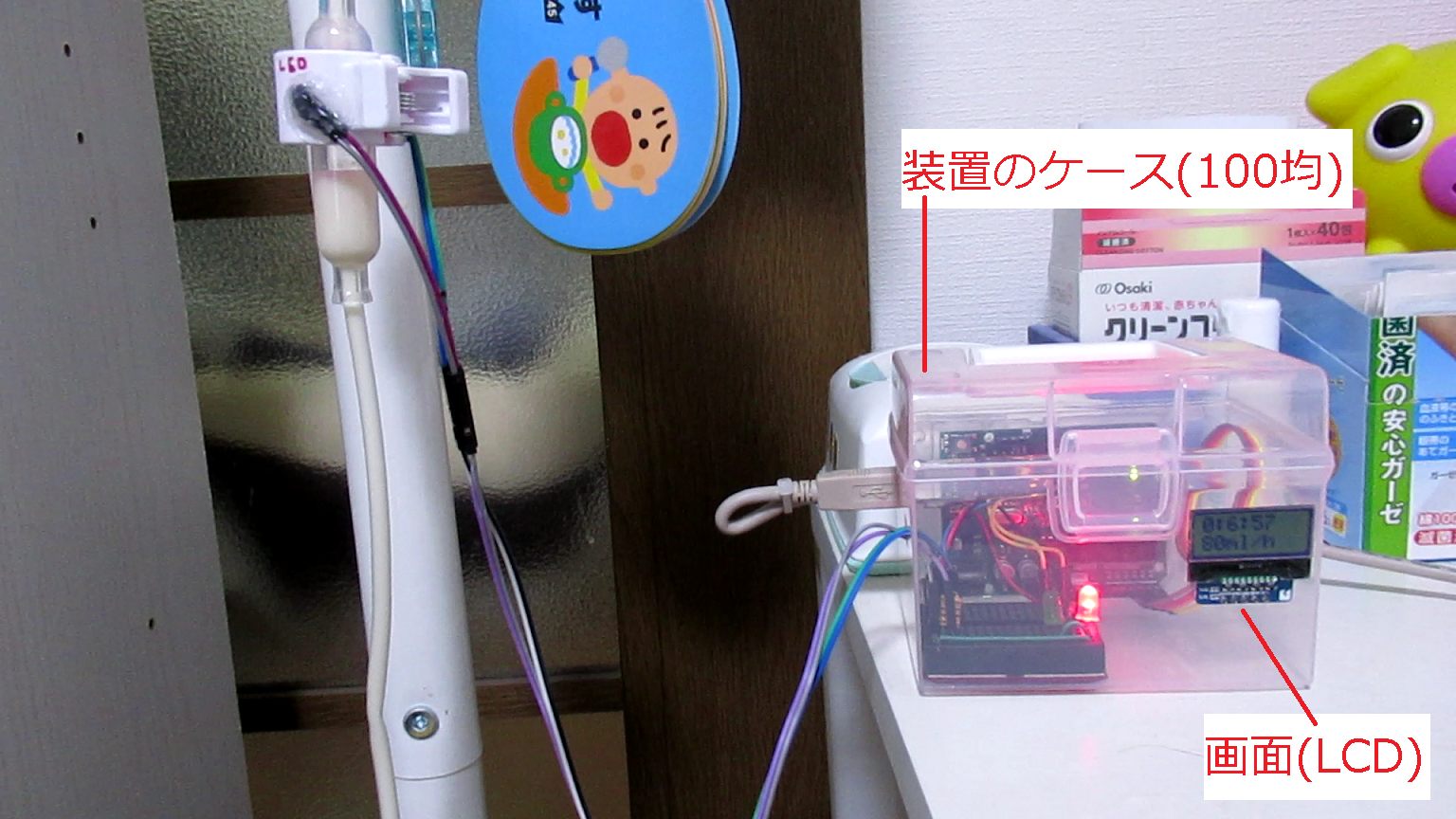

作成した装置

作成した装置は、下記の装置となります。
動画は、後日YouTubeにアップロードした際に埋め込みます。

(2022/04/10)
　YouTubeにアップロードした動画を埋め込みました。

点滴の流量表示と時間表示

点滴の流量表示と時間表示について書きます。

■点滴の流量表示
今回使用している点滴は「20滴1ml(1cc)」で、流量の表示はml/hとします。
計算は、下記の式となります。
(3600[秒]÷水滴の時間[秒/摘])×(1[ml]÷20[滴])

【補足】
・3600[秒]は、1[時間]を秒にした時間となります。

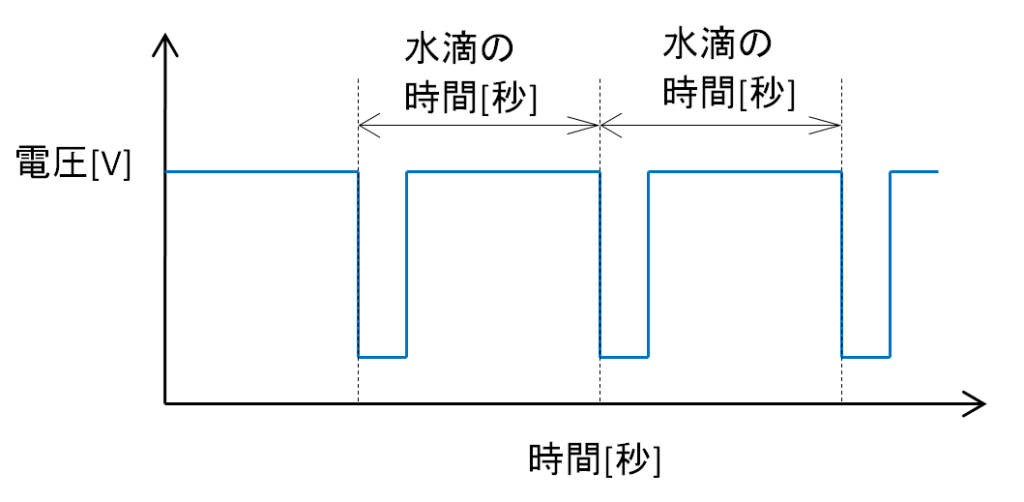

・水滴の時間[秒]は、水滴が落ちる間隔の時間(下図を参照)となります。
　水滴が落ちる時間は、マイコンのタイマーで測定します。
・1[ml]÷20[滴]は、1滴に対する流量[ml]となります。

■時間表示
時間の表示は「時：分：秒」を表示します。
マイコンのタイマーで1秒をカウントアップして、秒から分と時を算出します。
計算は、下記の式となります。
秒[s] ：累積時間[秒] % 60[秒]
分[m]：(累積時間[秒]÷60) % 60[秒]
時[h]：累積時間[秒] % 3600[秒]

【補足】
％は、剰余算で「a % bの場合、a を b で割った余り」になります

価格

装置の価格は、下記の通りとなります。
1～11は、前回ブログ(下記リンクを参照)の部品、12と13が今回の部品となります。

11の自励式ブザーだけでよいため、10の電子ブザーは使用していません。
実際、USBケーブルは使いまわし(\0)、抵抗は4本だけ使用(\10)、ジャンパワイヤ24本程度(\120)の使用になるため、\5,000程度になると思います。
Arduino互換品(2個で\2,000)の使用で、もっと安くなります。(動作チェック未実施ですが。。。)

ー	部品名	価格	備考
1	マイコン(Arduino UNO R3)	\2,920
2	USB2.0ケーブル(A-Bタイプ)	\500	アマゾンで購入
3	赤色LED、緑色LED	\70×2
4	抵抗	~~\330~~→\220	\100で100個入の抵抗を3→2種類
5	赤外線LED	\70	LUIR034
6	フォトトランジスタ	\90	DSLN150002
7	ブレッドボード	\500	アマゾンで購入(KKHMF 6個入 SY-170)
8	クリップ	\100	100均で購入(4個入)
9	ジャンパーワイヤ (オス-メス, メス-メス, オス-オス)	\600	アマゾンで購入(120本入り)
10	~~電子ブザー DC3V~~	~~\170~~	~~2316-3V~~
11	自励式ブザー 5V φ9.6	\120	BUZ-1.5-9.5MM　(多分これ？)
12	プラスチックケース	\100	100均で購入(カッター、ドリルで加工)
13	I2C接続の小型LCD搭載ボード	\900	SSCI-014076(5V版)
	合計	\6,260

部品の価格

最後に

点滴停止の検知装置の作成シリーズはここで終わりとなります。
点滴量を制御する機能も作りたかったのです「良い機構の案がない」「3Dプリンター」等の機材がないことが理由で諦めました。
もう少しパパの技術が向上したら、チャレンジしてみようと考えています。

パパ

ここまでブログを読んでいただき、ありがとうございます。

それでは、byパパ！！
